Mine glasurer

Blanke krystallglasurer blir best på porselensleire, matte krystallglasurer blir best på steintøysleire. Gjenstandene glaseres med pensel i et ca 2-3 mm tykt lag. Glasurene brennes til 1260 grader.  Krystalldannelsen finner sted under avkjølingen - for mine glasurer ved mellom 1020 og 1120 grader ("holdetiden"). Jo lengre temperaturen holdes på et bestemt nivå dess større blir krystallene. Konvekse former gir best krystalldannelse.

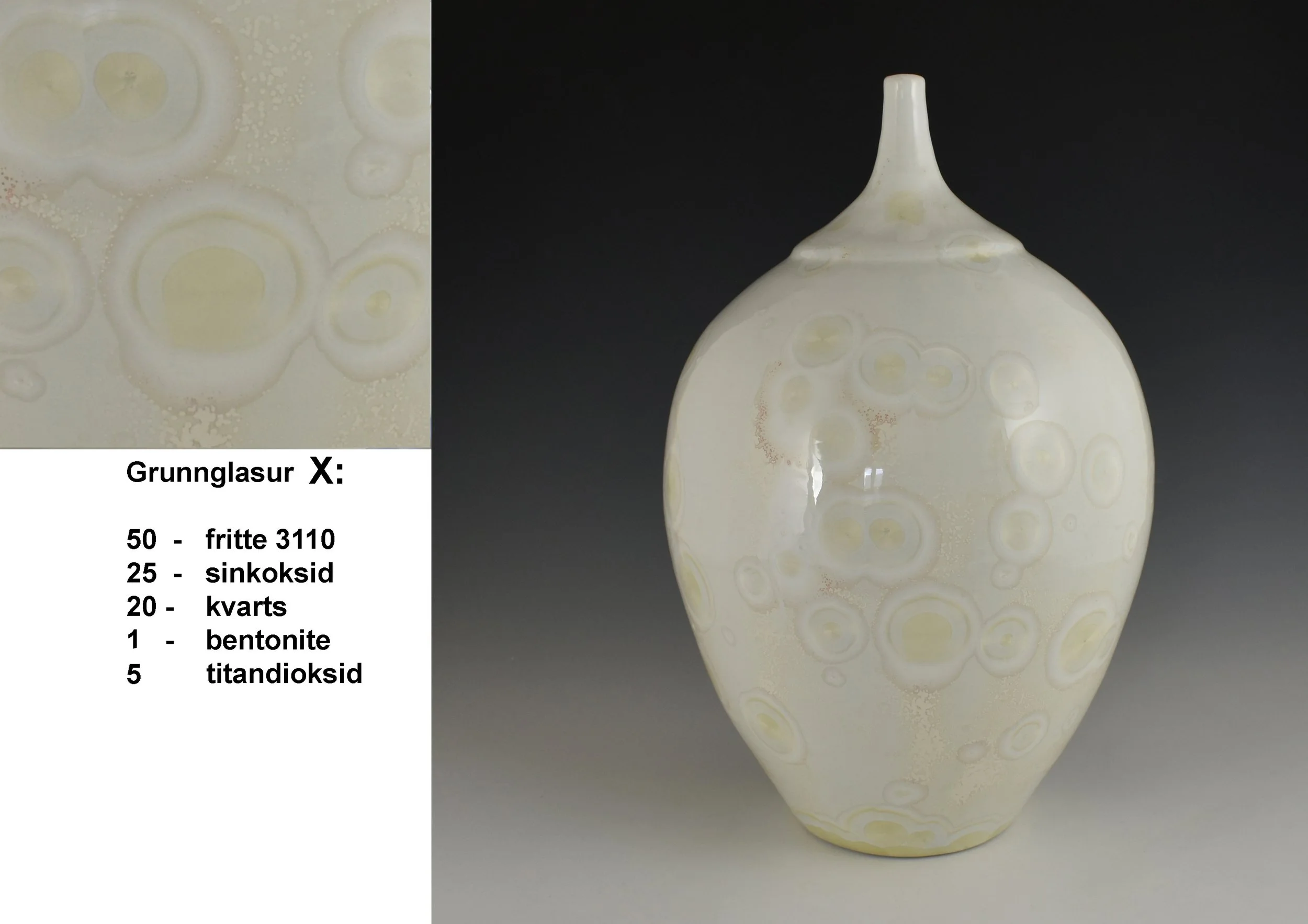

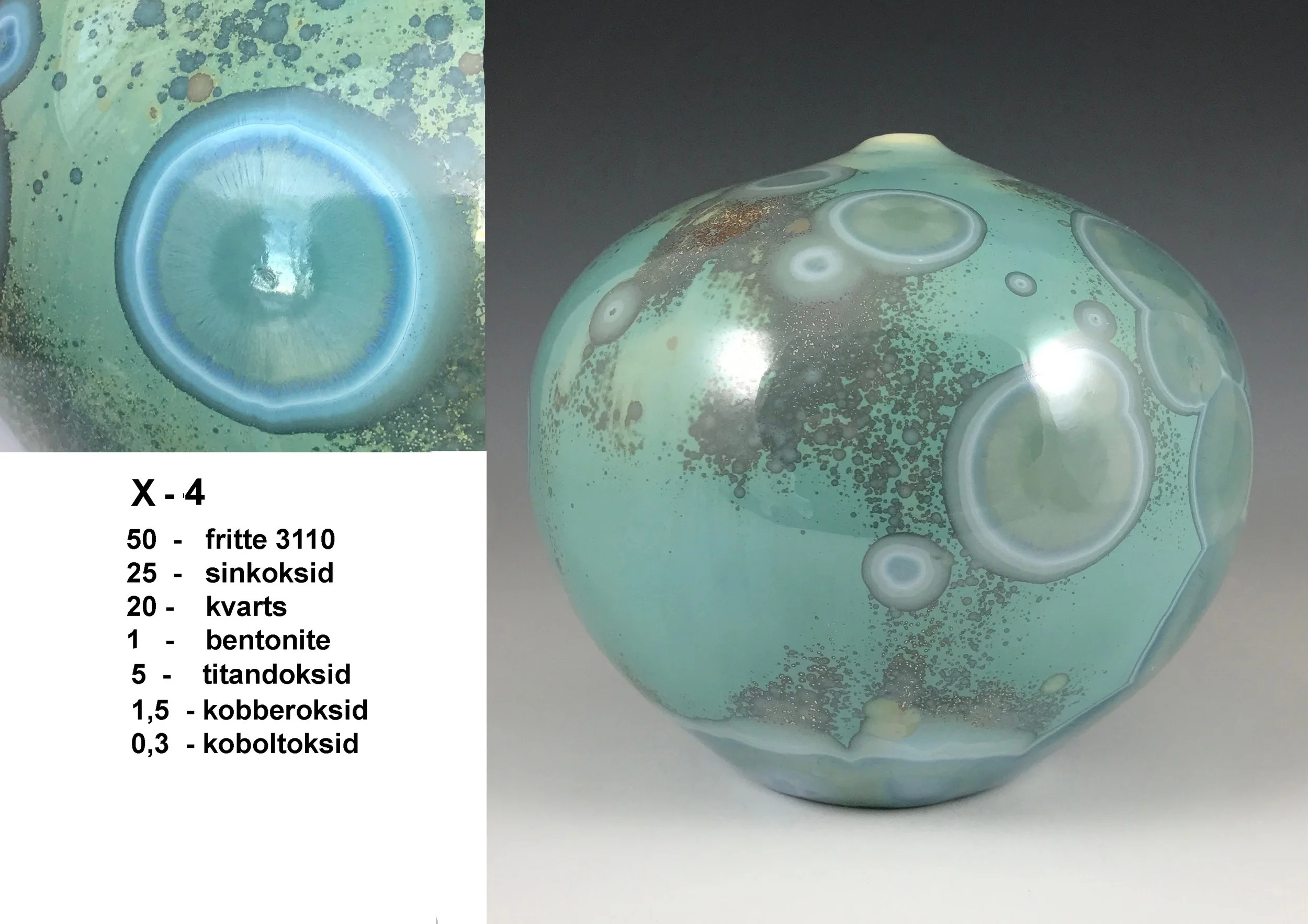

Grunnglasuren jeg bruker består av feltspat, sinkoksid, kvarts, bentonitt og titan. I tillegg metalloksider som kobolt, kobber, mangan, jern osv, som danner fargen i glasuren. Små mengder metalloksid - fra 0,1 til 10% - og temperaturen for "holdetid" er avgjørende for krystallenes form og farge.

Under brenningen danner kvarts og sinkoksid et nytt mineral: willemitt, som sammen med titan danner kimen for krystaller. Disse vokser i diameter, når jeg holder temperaturen på samme nivå i lengre tid. Ved endringer i temperatur og holdetid kan også fargen endre seg.
